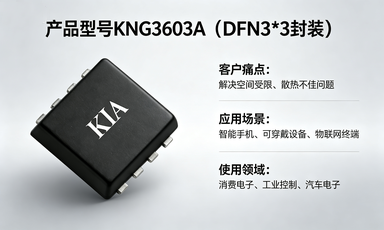

KNG3603A 30V 60A MOSFET 快充同步整流專用
信息來源：本站 日期：2026-06-08
DFN3*3 4.7mΩ 低內阻 高效低耗
KNG3603A、KNG3603A MOSFET、30V 60A MOSFET、DFN3*3 MOSFET、N溝道MOSFET
| 1. 產品基本信息 | |||
| 型號 | KNG3603A | 品牌 | KIA |
| 封裝 | DFN3*3 | 類型 | N溝道MOSFET |
| 額定電壓 | 30V | 額定電流(Tc=25℃) | 60A |
| 典型Rds(on) | 4.7mΩ@VGS=10V | 技術工藝 | 先進溝槽工藝 |
| 2. 產品特點 | |||
|
|||
| 3. 典型應用 | |||
|
|||
| 4. 引腳定義 (DFN3*3) | |||
| 引腳號 | 1,2,3 | 4 | 5,6,7,8 |
| 功能 | Gate(柵極) | Drain(漏極) | Source(源極) |
| 5. 絕對最大額定值 (Tc=25℃) | |||
| 參數 | 符號 | 額定值 | 單位 |
| 漏源電壓 | VDS | 30 | V |
| 柵源電壓 | VGS | ±20 | V |
| 連續漏極電流(Tc=25℃) | ID | 60 | A |
| 連續漏極電流(Tc=100℃) | ID | 22.5 | A |
| 脈沖漏極電流 | IDM | 160 | A |
| 耗散功率(Tc=25℃) | PD | 25 | W |
| 雪崩能量 | EAS | 58 | mJ |
| 工作/存儲溫度 | TJ, TSTG | -55 ~ 150 | ℃ |
| 6. 熱特性參數 | |||
| 參數 | 符號 | 最大值 | 單位 |
| 結到環境熱阻 | RθJA | 62 | ℃/W |
| 7. 電氣特性參數 (Tj=25℃) | |||
| 參數 | 條件 | 典型值/最大值 | 單位 |
| 漏源擊穿電壓BVdss | VGS=0V, ID=250uA | Min:30V | V |
| 漏源漏電流IDSS | VDS=30V, VGS=0V | Max:1uA | uA |
| 柵源漏電流IGSS | VGS=±20V, VDS=0V | Max:±100nA | nA |
| 柵極閾值電壓VGS(th) | VDS=VDS, ID=250uA | 1.5~2.2V(典型1.7V) | V |
| 靜態導通電阻Rds(on) | VGS=10V, ID=20A | 4.7~6mΩ(典型4.7mΩ) | mΩ |
| 靜態導通電阻Rds(on) | VGS=4.5V, ID=15A | 8.5~12mΩ(典型8.5mΩ) | mΩ |
| 柵極電阻Rg | VDS=0V, VGS=0V, f=1MHz | 典型1.7Ω | Ω |
| 正向跨導gfs | VDS=5V, ID=30A | 典型43S | S |
| 輸入電容Ciss | VDS=15V, VGS=0V, f=1MHz | 典型1500pF | pF |
| 輸出電容Coss | VDS=15V, VGS=0V, f=1MHz | 典型235pF | pF |
| 反向傳輸電容Crss | VDS=15V, VGS=0V, f=1MHz | 典型200pF | pF |
| 開通延遲時間td(on) | VDD=15V, VGS=10V, RG=3.3Ω, ID=15A | 典型8.2ns | ns |
| 上升時間tr | VDD=15V, VGS=10V, RG=3.3Ω, ID=15A | 典型100ns | ns |
| 關斷延遲時間td(off) | VDD=15V, VGS=10V, RG=3.3Ω, ID=15A | 典型36ns | ns |
| 下降時間tf | VDD=15V, VGS=10V, RG=3.3Ω, ID=15A | 典型102ns | ns |
| 總柵極電荷Qg | VDS=15V, VGS=4.5V, ID=15A | 典型32nC | nC |
| 柵源電荷Qgs | VDS=15V, VGS=4.5V, ID=15A | 典型5nC | nC |
| 柵漏電荷Qgd | VDS=15V, VGS=4.5V, ID=15A | 典型8nC | nC |
| 連續二極管正向電流Is | — | 典型60A | A |
| 脈沖二極管正向電流Ism | — | 典型140A | A |
| 二極管正向電壓VSD | VGS=0V, Is=1A | 典型1V | V |
| KNG3603A (DFN3*3) N溝道MOSFET 產品總覽 | |||
| 產品型號 | KNG3603A | 封裝規格 | DFN3*3 |
| 電氣類型 | N溝道增強型 | 額定電壓 | 30V |
| 額定電流 | 60A | 導通電阻 | 4.7mΩ@VGS=10V |
| 核心產品優勢（官網宣傳文案） | |||
| 1. 30V/60A大電流，DFN3*3小體積，高功率密度 | |||
| 2. 超低導通電阻，降低損耗，提升轉換效率 | |||
| 3. 低柵極電荷，開關速度快，適合高頻應用 | |||
| 4. 優異抗干擾能力，工作穩定可靠 | |||
| 5. 符合RoHS，綠色環保，適用于消費類電源 | |||
| 6. 專為快充、BMS、UPS等場景優化設計 | |||
|
主流直接競品型號對照表 |
|||
| 品牌 | 競品型號 | 參數匹配 | 封裝 |
| AO | AO3400A | 30V N溝道 | DFN3*3 |
| ON | NTLS3403 | 30V N溝道 | DFN3*3 |
| TI | CSD16323Q5A | 30V N溝道 | DFN3*3 |
| 威兆 | VS3600DE | 30V N溝道 | DFN3*3 |
| 新潔能 | NCE30ND60 | 30V 60A N溝道 | DFN3*3 |
| 華羿 | HY3602A | 30V N溝道 | DFN3*3 |
| 揚杰 | YJQ3602A | 30V N溝道 | DFN3*3 |
| 長電 | CJAC3403 | 30V N溝道 | DFN3*3 |
| 核心應用場景 | |||
| PD/QC快充同步整流、電池保護板、BMS系統 | |||
| 不間斷電源UPS、開關電源、DC-DC轉換模塊 | |||
| 移動電源、藍牙耳機、無人機、智能穿戴設備 | |||
