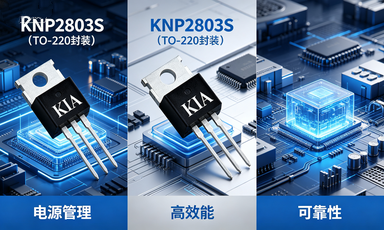

KNP2803S 30V/150A TO-220 N 溝道 | 2.0mΩ 低內阻功率
信息來源：本站 日期：2026-06-12

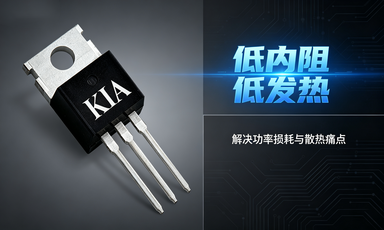

解決 MOS 管發熱、燒毀難題 | KNP2803S 低損耗方案
KNP2803S, KNP2803S MOSFET, KNP2803S 30V 150A, KNP2803S TO-220
| 項目 | 說明 |
|---|---|
| RDS(ON) | 典型值2.0mΩ @ VGS=10V |
| 核心優勢 | 極低導通電阻、低反向傳輸電容 |
| 開關性能 | 快速開關特性，100%雪崩測試 |
| 抗擾能力 | 增強的dv/dt耐受能力 |
| 序號 | 應用場景 |
|---|---|
| 1 | PWM應用電路 |
| 2 | 電源管理系統 |
| 3 | 大功率負載開關 |
| 引腳號 | 功能 |
|---|---|
| 1 | Gate（柵極） |
| 2 | Drain（漏極） |
| 3 | Source（源極） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KNP2803S | TO-220 | KIA |
| 參數 | 符號 | 條件 | 額定值 | 單位 |
|---|---|---|---|---|
| 漏源電壓 | VDSS | - | 30 | V |
| 連續漏極電流 | ID | TC=25℃ | 150 | A |
| TC=100℃ | 90 | A | ||
| 脈沖漏極電流 | IDM | 脈沖測試 | 560 | A |
| 柵源電壓 | VGS | - | ±20 | V |
| 單脈沖雪崩能量 | EAS | - | 552 | mJ |
| 功耗 | PD | TC=25℃ | 107 | W |
| 結溫/存儲溫度 | TJ,TSTG | - | -55~175 | ℃ |
| 焊接引線溫度 | TL | 焊接5秒，距外殼1/8" | 300 | ℃ |
注：漏極電流受最大結溫限制
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結-殼熱阻 | RθJC | 1.4 | ℃/W |
| 參數 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 30 | - | - | V |
| 漏源漏電流 | IDSS | VDS=30V,VGS=0V | - | - | 1 | μA |
| VDS=24V,TC=125℃ | - | - | 10 | μA | ||
| 柵源漏電流 | IGSS | VGS=±20V,VDS=0V | - | - | ±100 | nA |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS,ID=250μA | 1.0 | 1.5 | 2.5 | V |
| 漏源導通電阻 | RDS(ON) | VGS=10V,ID=30A | - | 2.0 | 3.0 | mΩ |
| VGS=4.5V,ID=20A | - | 3.3 | 5.5 | mΩ | ||
| 輸入電容 | CISS | VDS=20V,VGS=0V,f=1MHz | - | 4555 | - | pF |
| 輸出電容 | COSS | - | 476 | - | pF | |
| 反向傳輸電容 | CRSS | - | 451 | - | pF | |
| 開通延遲時間 | td(on) | VGS=10V,VDS=15V,RG=3Ω,ID=30A | - | 25 | - | ns |
| 上升時間 | tr | - | 23 | - | ns | |
| 關斷延遲時間 | td(off) | - | 90 | - | ns | |
| 下降時間 | tf | - | 38 | - | ns | |
| 總柵極電荷 | Qg | VDS=15V,ID=40A,VGS=10V | - | 92 | - | nC |
| 柵源電荷 | Qgs | - | 30 | - | nC | |
| 柵漏電荷 | Qgd | - | 38 | - | nC | |
| 體二極管連續電流 | IS | - | - | - | 150 | A |
| 體二極管脈沖電流 | ISM | - | - | - | 560 | A |
| 體二極管正向壓降 | VSD | VGS=0V,ISD=30A,TJ=25℃ | - | - | 1.2 | V |
| 反向恢復時間 | trr | IF=20A,di/dt=100A/μs | - | 42 | - | ns |
| 反向恢復電荷 | Qrr | - | 39 | - | nC |
注：1) 脈沖測試：脈寬≤300μs，占空比≤0.5%；2) EAS測試條件：TJ=25℃,VDD=15V,VG=10V,RG=25Ω,L=0.5mH
| 圖號 | 曲線內容 |
|---|---|
| 圖1 | 導通區特性（ID vs VDS，不同VGS） |
| 圖2 | 傳輸特性（ID vs VGS） |
| 圖3 | 導通電阻 vs 漏極電流（不同VGS） |
| 圖4 | 體二極管正向電壓 vs 源極電流 |
| 圖5 | 電容特性（CISS/COSS/CRSS vs VDS） |
| 圖6 | 柵極電荷特性（VGS vs Qg） |
| 圖7 | 擊穿電壓 vs 柵極電壓 |
| 圖8 | 導通電阻 vs 柵極電壓 |
| 圖9 | 最大安全工作區（SOA） |
| 圖10 | 連續漏極電流降額 vs 結溫 |
| 圖11 | 瞬態熱響應曲線 |
| 電路類型 | 測試項目 |
|---|---|
| 柵極電荷測試電路 | Qg/Qgs/Qgd測試 |
| 阻性開關測試電路 | 開關時間、上升/下降時間測試 |
| 非鉗位感性開關測試電路 | 雪崩能量EAS測試 |
| 體二極管恢復dv/dt測試電路 | 反向恢復特性測試 |
| 產品型號 | 封裝 | 器件類型 | 核心參數 |
|---|---|---|---|
| KNP2803S | TO-220 | N溝道MOSFET | 30V/150A，典型Rds(on) 2.0mΩ |
| 競品型號 | 品牌 | 核心參數 | 產品特點 |
|---|---|---|---|
| NCE30150 | NCE | 30V/150A | 通用大功率管，市面流通量大 |
| AOT428 | AOS | 30V/150A | 開關性能穩定，適配電源電路 |
| IRF3205 | IR | 55V/110A | 經典型號，工業領域廣泛使用 |
| WST30150 | Winsok | 30V/150A | 大電流設計，主打工業供電場景 |
| SPP30N150 | Infineon | 30V/150A | 品質可靠，高端電源方案常用 |
| 分類 | 宣傳文案 |
|---|---|
| 整體簡介 | KNP2803S為T(mén)O-220大功率N溝道MOS管，30V/150A高規格。 |
| 導通性能 | 導通電阻低至2.0mΩ，大幅降低導通損耗與設備發熱。 |
| 開關特性 | 開關速度快，反向傳輸電容小，高頻工況運行穩定。 |
| 抗沖擊能力 | 通過100%雪崩測試，dv/dt耐受強，適配復雜工況。 |
| 耐溫性能 | 工作結溫可達175℃，高溫環境依舊穩定輸出。 |
| 品質保障 | 工藝成熟參數一致性好，適合大批量量產項目使用。 |
| 應用場景 | 場景介紹 |
|---|---|
| PWM控制電路 | 參數余量充足，適配各類脈沖調制控制線路。 |
| 電源管理系統 | 低損耗設計，提升電源整體轉換效率。 |
| 大功率負載開關 | 通斷響應迅速，承載大電流回路安全可靠。 |
| 工業工控電源 | 抗干擾能力強，滿足工業設備長期連續運行。 |
| 電機驅動電路 | 大電流承載優秀，適配大功率電機控制方案。 |
| 對比維度 | 對比優勢文案 |
|---|---|
| 導通損耗 | 超低內阻設計，相比同規格競品發熱更低更省電。 |
| 耐受能力 | 雪崩能量充足，抗沖擊性能優于多數通用型號。 |
| 封裝兼容 | 標準TO-220引腳，可直接替換市面主流競品。 |
| 高溫表現 | 耐溫范圍廣，高溫環境穩定性更具優勢。 |
| 性?xún)r(jià)比 | 性能對標一線品牌，貨源穩定，采購成本更友好。 |
| 使用位置 | 簡短宣傳語 |
|---|---|
| 產品標題短句1 | KNP2803S 30V150A TO-220低內阻功率MOS管 |
| 產品標題短句2 | 高可靠大功率MOSFET，雪崩加固型開關器件 |
| 引流短句1 | 替代NCE30150/AOT428，工業電源優選型號 |
| 引流短句2 | 2.0mΩ低內阻，降發熱提效率大功率MOS管 |
