反激式開關電源原理

反激式開關電源的核心工作原理是高頻變壓器和MOS管的配合。

當MOS管導通時，變壓器的原邊為正極，副邊為負極，二極管截止；當MOS管截止時，變壓器的原邊為負極，副邊為正極，二極管導通。

變壓器原邊電感電流上升，儲存能量。

開關管截止時，變壓器釋放能量，通過二極管給負載供電。

負載由輸出電容提供能量，電容充電完成能量傳遞。

反激式開關電源的特點

輸入濾波整流電路：負責將交流電轉換為直流電。

PWM驅動電路：控制MOS管的導通和截止。

吸收電路：保護電路免受電壓尖峰影響。

光耦反饋電路：實現輸出電壓的精確控制。

適合20-100W的小功率應用，結構簡單、成本低，還能輕松實現多路輸出。

反激式開關電源的應用場景

消費電子產品：如手機充電器、LED燈。

通訊設備：為網絡設備提供穩定電源。

醫療設備：隔離電源需求高，它完美勝任。

工業設備：多路輸出，滿足復雜供電需求。

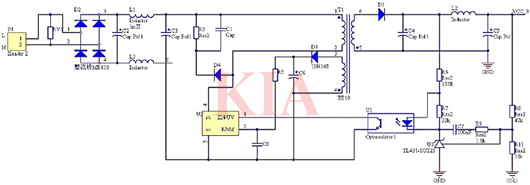

反激式開關電源電路圖

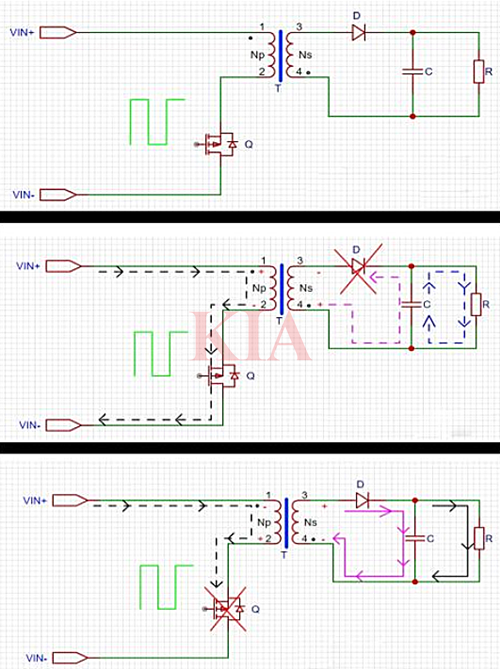

反激式開關電源的基本拓?fù)鋱D主要器件包括：

Q：PMOS

T：高頻變壓器

D：整流二極管

C：輸出濾波電容

R：負載

當PMOS管導通時，高頻變壓器原邊（Np）的上端是正電壓，下端是負電壓。副邊（Ns）則是上端負電壓，下端正電壓。這時候，整流二極管是截止的，負載所需的能量由輸出濾波電容C提供。電流流向是這樣的：

當PMOS管截止時，情況就反過來了。變壓器原邊（Np）的上端變成負電壓，下端是正電壓。副邊（Ns）則是上端正電壓，下端負電壓。這時候，整流二極管正向?qū)ǎo電容C充電，彌補了PMOS管導通時損失的能量。電流流向是這樣的：
