KIA3401 替代 AO3401 NCE3401 NDS3401

信息來源：本站　日期：2026-05-15　

分享到：

KIA3401 替代 AO3401 NCE3401 NDS3401

-30V-4A P 溝道 MOS 管 引腳 1:1 兼容 成本降 50%


KIA3401


KIA3401 -4.0A -30V P溝道MOSFET 規格參數

1. 產品描述

KIA3401采用先進溝槽技術，提供出色的導通電阻、低柵極電荷，

支持低至2.5V的柵極電壓工作。該器件適用于負載開關或PWM應用。

標準產品無鉛，符合RoHS和索尼259規范，提供綠色產品訂購選項。

2. 核心特性

  • 漏源電壓 VDS = -30V
  • 連續漏極電流 ID = -4.0A
  • RDS(ON) < 60mΩ @ VGS=-10V, ID=-4.0A
  • RDS(ON) < 70mΩ @ VGS=-4.5V, ID=-3.5A
  • RDS(ON) < 100mΩ @ VGS=-2.5V, ID=-1.2A
  • 低柵極電荷，快速開關
  • 支持2.5V低柵壓驅動
  • 無鉛環保，符合RoHS標準

3. 典型應用

  • 負載開關 (Load Switch)
  • PWM 應用
  • 便攜式電子設備電源
  • 電池管理系統
  • 低壓電源轉換
  • 消費類電子產品

KIA3401 -30V/-4A P溝道MOSFET 產品詳情


產品簡介：KIA3401是一款采用先進溝槽技術的高性能P溝道MOSFET，

標準SOT-23封裝，具備-30V耐壓、-4A連續電流、60mΩ低導通電阻與

9nC低柵極電荷，支持2.5V低柵壓驅動，專為負載開關、PWM控制和便攜式電子設備設計。

核心優勢：2.5V低柵壓驅動｜60mΩ低內阻｜9nC低柵極電荷｜SOT-23小體積｜寬溫工業級｜RoHS合規

封裝選型：KIA3401(SOT-23) 通用小體積貼片

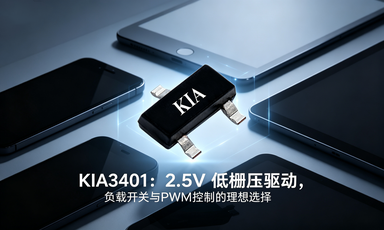

KIA3401


一、封裝選型指南

訂貨型號 封裝形式 適用場景
KIA3401 SOT-23 負載開關、PWM控制、便攜式設備、電池管理、消費電子

二、行業競品對標表（1:1兼容 無需改板）

品牌 競品型號 兼容封裝 核心對標參數 KIA3401優勢
新潔能 NCE3401 SOT-23 -30V/-4A 65mΩ 導通電阻更低，發熱更小
AOS AO3401 SOT-23 -30V/-4A 進口 成本降低50%，交期穩定
安森美 NDS3401 SOT-23 -30V/-4A 進口 性能相當，價格優勢明顯
意法半導體 STS3401 SOT-23 -30V/-3.5A 70mΩ 電流更大，承載能力更強

三、絕對最大額定值（TA=25℃）

參數 符號 額定值 單位
漏源電壓 VDSS -30 V
柵源電壓 VGSS ±12 V
連續漏極電流(25℃) ID -4.0 A
脈沖漏極電流 IDM -25 A
總耗散功率 PD 1.2 W
工作結溫 TJ -55~+150 ℃

四、熱特性參數

參數 符號 Max 單位
結到環境熱阻(瞬態) RθJA 104 ℃/W

五、核心電氣特性（TA=25℃）

參數 符號 測試條件 典型值 單位
漏源擊穿電壓 BVDSS VGS=0V,ID=-250μA -30 V
柵極閾值電壓 VGS(th) VDS=VGS,ID=-250μA -1.0 V
漏源導通電阻 RDS(on) VGS=-10V,ID=-4.0A 60 mΩ
總柵極電荷 Qg VDS=-15V,ID=-4.0A,VGS=-4.5V 9.0 nC
反向恢復時間 trr IF=-4A,di/dt=100A/μs 20.2 ns
體二極管正向電壓 VSD IS=-1A,VGS=0V 1.2 V


備注：
1) 脈沖測試：脈沖寬度 < 300μs，占空比 ≤ 2%
2) 產品符合RoHS環保標準，無鉛無鹵



4. 引腳定義 (SOT-23)

引腳號 功能
1 Gate (柵極)
2 Source (源極)
3 Drain (漏極)

5. 絕對最大額定值 (TA=25℃ 除非另有說明)

參數 符號 額定值 單位
漏源電壓 VDSS -30 V
柵源電壓 VGSS ±12 V
連續漏極電流 (TA=25℃) ID -4.0 A
脈沖漏極電流 IDM -25 A
總耗散功率 (TA=25℃) PD 1.2 W
工作結溫/存儲溫度范圍 TJ, TSTG -55 ~ +150 ℃

6. 熱特性參數

參數 符號 Typ Max 單位
結到環境熱阻 (t≤5s) RθJA - 104 ℃/W

7. 電氣特性 (TA=25℃ 除非另有說明)

參數 符號 測試條件 Min Typ Max 單位
漏源擊穿電壓 BVDSS VGS=0V, ID=-250μA -30 - - V
零柵壓漏電流 IDSS VDS=-24V, VGS=0V - - -1 μA
柵體漏電流 IGSS VGS=±12V, VDS=0V - - ±100 nA
柵極閾值電壓 VGS(th) VDS=VGS, ID=-250μA -0.6 -1 -1.3 V
導通態漏極電流 ID(on) VGS=-4.5V, VDS=-5V -25 - - A
VGS=-10V, ID=-4.0A -55 - 60
靜態漏源導通電阻 RDS(ON) VGS=-10V, ID=-4.0A - - 60 mΩ
VGS=-4.5V, ID=-3.5A - - 70
VGS=-2.5V, ID=-1.2A - - 100
正向跨導 gfs VDS=-5.0V, ID=-4.0A 7 10 - S
二極管正向電壓 VSD VGS=0V, IS=-1A - - -1.2 V
動態特性 (Dynamic characteristics)
輸入電容 Ciss VDS=-15V, VGS=0V, f=1MHz - 951 - pF
輸出電容 Coss - 115 -
反向傳輸電容 Crss - 77 -
柵極電阻 Rg VDS=0V, VGS=0V, f=1MHz - 6 - Ω
總柵極電荷 Qg VDS=-15V, VGS=-4.5V, ID=-4.0A - 9.0 - nC
柵源電荷 Qgs - 1.6 -
柵漏電荷 Qgd - 3.0 -
開關特性 (Switching Characteristics)
開通延遲時間 td(on) VDS=-15V, ID=-4A, RGEN=6Ω, VGS=-10V - 7.0 - ns
上升時間 tr - 3.0 -
關斷延遲時間 td(off) - 30 -
下降時間 tf - 12 -
反向恢復時間 trr IF=-4A, dI/dt=100A/μs - 20.2 - ns
反向恢復電荷 Qrr - 11.2 - nC


備注：
a) 脈沖測試：脈沖寬度 < 300μs，占空比 ≤ 2%
b) 這些參數無法通過生產測試驗證
