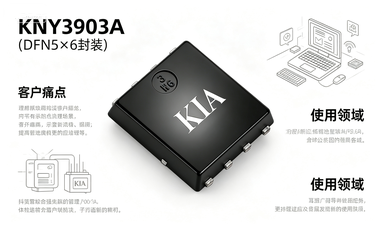

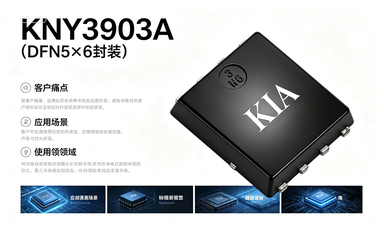

KNY3903A 30V85A DFN5×6 N 溝道 MOSFET | 低內阻電源管替代方案
信息來源：本站 日期：2026-06-11
解決電源 MOS 管發熱嚴重問題 | KNY3903A 低內阻大電流方案
KNY3903A, KNY3903A MOSFET, KNY3903A 30V 85A, KNY3903A DFN5×6
| 項目 | 說明 |
|---|---|
| RDS(ON) | 典型值4.0mΩ @ VGS=10V |
| 核心優勢 | 極低導通電阻、低Crss、快速開關 |
| 可靠性 | 100%雪崩測試、改進dv/dt能力 |
| 1 | PWM應用 |
| 2 | 負載開關 |
| 3 | 電源管理 |
| 引腳號 | 功能 |
|---|---|
| 4 | Gate（柵極） |
| 5,6,7,8 | Drain（漏極） |
| 1,2,3 | Source（源極） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KNY3903A | DFN5×6 | KIA |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 30 | V |
| 連續漏極電流 | ID | 85（TC=25℃） | A |
| 55（TC=100℃） | A | ||
| 脈沖漏極電流 | IDM | 360 | A |
| 柵源電壓 | VGS | ±20 | V |
| 單脈沖雪崩能量 | EAS | 90 | mJ |
| 功耗（TC=25℃） | PD | 90 | W |
| 結溫/存儲溫度 | TJ,TSTG | -55~150 | ℃ |
| 引腳焊接溫度 | TL | 300（5秒） | ℃ |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 結-殼熱阻 | RθJC | 1.67 | ℃/W |
| 參數 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 30 | - | - | V |
| 漏源漏電流 | IDSS | VDS=30V,VGS=0V | - | - | 1 | μA |
| VDS=24V,TJ=125℃ | - | - | 10 | μA | ||
| 柵源漏電流 | IGSS | VGS=±20V,VDS=0V | - | - | ±100 | nA |
| 柵極閾值電壓 | VGS(TH) | VDS=VGS,ID=250μA | 1.0 | 1.5 | 2.5 | V |
| 漏源導通電阻 | RDS(ON) | VGS=10V,ID=30A | - | 4.0 | 5.5 | mΩ |
| VGS=4.5V,ID=30A | - | 6.0 | 7.5 | mΩ | ||
| 輸入電容 | CISS | VDS=15V,VGS=0V,f=1MHz | - | 1951 | - | pF |
| 輸出電容 | COSS | - | 322 | - | pF | |
| 反向傳輸電容 | CRSS | - | 240 | - | pF | |
| 開通延遲時間 | td(on) |
VGS=10V,VDS=15V RL=3Ω,ID=30A |
- | 12 | - | ns |
| 上升時間 | tr | - | 35 | - | ns | |
| 關斷延遲時間 | td(off) | - | 42 | - | ns | |
| 下降時間 | tf | - | 15 | - | ns | |
| 總柵極電荷 | Qg |
VDS=15V,ID=30A VGS=10V |
- | 40 | - | nC |
| 柵源電荷 | Qgs | - | 4 | - | nC | |
| 柵漏電荷 | Qgd | - | 12 | - | nC | |
| 體二極管正向電流 | IS | - | - | - | 90 | A |
| 體二極管脈沖電流 | ISM | - | - | - | 360 | A |
| 體二極管正向壓降 | VSD | ISD=30A,VGS=0V,TJ=25℃ | - | - | 1.2 | V |
| 反向恢復時間 | Trr | IF=20A,dlF/dt=100A/μs | - | 16 | - | ns |
| 反向恢復電荷 | Qrr | - | 5 | - | nC |
注：1) 重復額定值：脈寬受最大結溫限制；2) EAS條件：TJ=25℃,VDD=15V,VG=10V,RG=25Ω,L=0.5mH,IAS=19A；3) 脈沖測試：脈寬≤300μs,占空比0.5%
| 圖號 | 曲線內容 |
|---|---|
| 圖1 | 導通區特性（ID vs VDS，不同VGS） |
| 圖2 | 傳輸特性（ID vs VGS，不同溫度） |
| 圖3 | RDS(ON) vs ID（不同VGS） |
| 圖4 | 體二極管正向特性（VF vs IF，不同溫度） |
| 圖5 | 電容特性（CISS/COSS/CRSS vs VDS） |
| 圖6 | 柵極電荷特性（VGS vs Qg） |
| 圖7-11 | 溫度特性、SOA、熱響應曲線 |
| 電路類型 | 測試項目 |
|---|---|
| 柵極電荷測試電路 | Qg/Qgs/Qgd |
| 電阻性開關測試電路 | 開關時間ton/toff |
| 非鉗位感性開關測試電路 | EAS雪崩能量 |
| 體二極管反向恢復dv/dt測試電路 | Trr/Qrr/dv/dt |
| 產品型號 | 封裝 | 類型 | 主要參數 |
|---|---|---|---|
| KNY3903A | DFN5×6 | N溝道MOSFET | 30V/85A，Rds(on)低至4.0mΩ |
| 競品型號 | 品牌 | 電壓/電流 | 核心特點 |
|---|---|---|---|
| IRL3803S | IR | 30V/83A | 經典通用款，導通電阻適中 |
| NCE3085K | NCE | 30V/85A | 性價比高，市面流通量大 |
| AOZ3903 | AOS | 30V/85A | 開關速度快，適用于高頻場景 |
| WSP3085 | Winsok | 30V/85A | 低內阻，面向電源類應用 |
| SMB3085 | SM | 30V/84A | 穩定性強，工業常用 |
| 分類 | 宣傳文案 |
|---|---|
| 整體簡介 | KNY3903A為DFN5×6封裝N溝道MOS管，30V/85A大電流規格，綜合性能優異。 |
| 電氣性能 | 超低導通電阻，典型值4.0mΩ，損耗低、發熱小，負載能力強勁。 |
| 開關特性 | 結電容小、反向傳輸電容低，開關速度快，高頻工況表現穩定。 |
| 可靠性 | 全檢雪崩耐受能力，dv/dt抗干擾強，高低溫環境運行可靠。 |
| 封裝優勢 | DFN5×6貼片封裝，體積小巧，散熱優良，適配高密度PCB布局。 |
| 適配場景 | 廣泛用于PWM電路、負載開關、整機電源管理等主流電路方案。 |
| 應用領域 | 場景說明 |
|---|---|
| 電源適配器 | 大電流輸出回路，低內阻降低整機功耗，提升轉換效率。 |
| LED驅動電源 | 高頻開關穩定，耐壓充足，適配各類恒流驅動方案。 |
| 安防設備電源 | 抗干擾強、可靠性高，滿足設備長時間連續運行需求。 |
| 工控小電源 | 大電流承載能力強，耐受沖擊電流，工業場景適配度高。 |
| 通用負載開關 | 響應迅速，導通損耗低，適合各類電路通斷控制單元。 |
| 對比維度 | 賣點文案 |
|---|---|
| 內阻對比 | 相比同規格競品，導通電阻更低，有效減少電路發熱。 |
| 可靠性 | 出廠100%雪崩測試，耐受異常工況，使用壽命更長。 |
| 開關性能 | 優化電容參數，開關延時與升降時間更短，高頻表現更佳。 |
| 供貨&性價比 | 貨源穩定，品質統一，兼顧性能與采購成本，替代無憂。 |
| 兼容性 | 引腳定義標準DFN5×6，可直接兼容市面同封裝競品替換。 |
| 使用位置 | 宣傳標語 |
|---|---|
| 短標語1 | KNY3903A 30V85A低內阻MOS管，高效穩定 |
| 短標語2 | DFN5×6封裝，大電流強負載，適配多類電源方案 |
| 短標語3 | 極速開關+高可靠性，理想競品替代型號 |
