KNY3303C 30V/90A DFN5×6 N 溝道 | 低內阻電源開關管

信息來源：本站　日期：2026-06-11　

分享到：

KNY3303C 30V/90A DFN5×6 N 溝道 | 低內阻電源開關管

解決電源 MOS 管發熱、效率低問題 | KNY3303C 低損耗方案

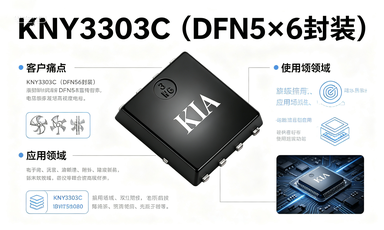

KNY3303C

KNY3303C, KNY3303C MOSFET, KNY3303C 30V 90A, KNY3303C DFN5×6

KIA 3303C 30V/90A N溝道MOSFET 參數規格

KIA 3303C 30V/90A N溝道MOSFET（KNG3303C/KNY3303C/KND3303C）

1. 產品特性

項目 說明
RDS(ON) DFN3×3/5×6: 2.6mΩ(typ.) @ VGS=10V
RDS(ON) TO-252: 3.2mΩ(typ.) @ VGS=10V
核心優勢 極低導通電阻、低Crss、快速開關
可靠性 100%雪崩測試、改進dv/dt能力

2. 應用領域

1 PWM應用
2 負載開關
3 電源管理

3. 引腳配置

引腳號 DFN3×3/5×6 TO-252 功能
1 - >1 Gate（柵極）
2 5,6,7,8 2 Drain（漏極）
3 1,2,3 3 Source（源極）
4 4 - Gate（柵極）

4. 訂購信息

型號 封裝 品牌
KNG3303C DFN3×3 KIA
KNY3303C DFN5×6 KIA
KND3303C TO-252 KIA

5. 絕對最大額定值（TC=25℃）

參數 符號 DFN3×3/5×6 TO-252 單位
漏源電壓 VDSS 30 30 V
連續漏極電流 ID 90（TC=25℃） 90（TC=25℃） A
59（TC=100℃） 59（TC=100℃） A
脈沖漏極電流 IDM 400 400 A
柵源電壓 VGS ±20 ±20 V
單脈沖雪崩能量 EAS 289 289 mJ
功耗（TC=25℃） PD 66 70 W
結溫/存儲溫度 TJ,TSTG -55~150 -55~150 ℃
引腳焊接溫度 TL 300（5秒） 300（5秒） ℃

6. 熱性能參數

參數 符號 DFN3×3/5×6 TO-252 單位
結-殼熱阻 RθJC 1.9 1.78 ℃/W

7. 電氣特性（TC=25℃）

參數 符號 測試條件 Min Typ Max 單位
漏源擊穿電壓 BVDSS VGS=0V,ID=250μA 30 - - V
漏源漏電流 IDSS VDS=30V,VGS=0V - - 1 μA
柵源漏電流 IGSS VGS=±20V,VDS=0V - - ±100 nA
柵極閾值電壓 VGS(TH) VDS=VGS,ID=250μA 1.0 2.2 - V
漏源導通電阻 RDS(ON) VGS=10V,ID=20A
DFN3×3/5×6 		- 2.6 3.9 mΩ
VGS=10V,ID=20A
TO-252 		- 3.2 4.0 mΩ
VGS=4.5V,ID=15A
DFN3×3/5×6 		- 3.9 5.6 mΩ
VGS=4.5V,ID=15A
TO-252 		- 4.5 5.6 mΩ
輸入電容 CISS VDS=15V,VGS=0V,f=1MHz - 3280 - pF
輸出電容 COSS - 360 - pF
反向傳輸電容 CRSS - 320 - pF
開通延遲時間 td(on) VGS=10V,VDS=10V
RL=3Ω,ID=30A 		- 10 - ns
上升時間 tr - 100 - ns
關斷延遲時間 td(off) - 54 - ns
下降時間 tf - 98 - ns
總柵極電荷 Qg VDS=10V,ID=30A
VGS=10V 		- 60 - nC
柵源電荷 Qgs - 28 - nC
柵漏電荷 Qgd - 3 - nC
體二極管正向電流 IS - - - 100 A
體二極管脈沖電流 ISM - - - 400 A
體二極管正向壓降 VSD ISD=20A,VGS=0V,TJ=25℃ - - 1.2 V
反向恢復時間 Trr IF=20A,dlF/dt=100A/μs - 20 - ns
反向恢復電荷 Qrr - 10 - nC

注：1) 重復額定值：脈寬受最大結溫限制；2) EAS條件：TJ=25℃,VDD=15V,VG=10V,RG=25Ω,L=0.5mH；3) 脈沖測試：脈寬≤300μs,占空比0.5%

8. 典型特性曲線（概述）

圖號 曲線內容
圖1 導通區特性（ID vs VDS，不同VGS）
圖2 傳輸特性（ID vs VGS，25℃）
圖3 RDS(ON) vs ID（不同VGS）
圖4 體二極管正向特性（VF vs IF）
圖5 電容特性（CISS/COSS/CRSS vs VDS）
圖6 柵極電荷特性（VGS vs Qg）
圖7-12 Vds/Vgs特性、SOA、熱響應、Rds(ON)曲線

9. 測試電路（概述）

10、KNY3303C產品基礎信息

電路類型 測試項目
柵極電荷測試電路 Qg/Qgs/Qgd
電阻性開關測試電路 開關時間ton/toff
非鉗位感性開關測試電路 EAS雪崩能量
體二極管反向恢復dv/dt測試電路 Trr/Qrr/dv/dt
產品型號 封裝 器件類型 核心參數
KNY3303C DFN5×6 N溝道MOSFET 30V/90A，典型Rds(on) 2.6mΩ

11、KNY3303C同規格平替替代型號（DFN5×6 30V/90A N溝道）

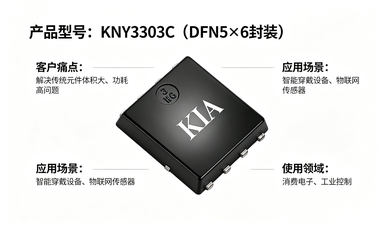

KNY3303C

競品型號 品牌 電氣參數 產品特點
NCE3090K NCE 30V/90A 市場流通廣，通用型電源MOS管
AOZ3303 AOS 30V/90A 開關速度快，適配高頻電路場景
IRL3903S IR 30V/88A 老牌經典型號，穩定性表現優異
WSP3090 Winsok 30V/90A 低內阻設計，主打大電流應用
SMB3090 SM 30V/90A 工業級品質，長期運行可靠性高

12、產品核心優勢介紹

分類 詳情介紹
整體概述 KNY3303C為DFN5×6封裝N溝道MOS管，30V/90A大功率規格。
導通性能 超低導通電阻2.6mΩ，導通損耗低，設備發熱量大幅減少。
開關特性 結電容、反向傳輸電容低，開關響應快，高頻工況運行穩定。
產品可靠性 全部經過雪崩測試，dv/dt耐受能力強，適配復雜工作環境。
封裝特點 DFN5×6貼片封裝，體積小巧，散熱佳，便于高密度PCB布線。
電氣余量 脈沖電流可達400A，抗沖擊能力強，電路容錯空間更大。

13、應用領域介紹

應用領域 場景說明
電源適配器 大電流輸出回路使用，提升轉換效率，降低整機能耗。
LED驅動電源 高頻開關穩定，耐壓充足，適配各類LED恒流驅動方案。
安防設備電源 抗干擾能力強，可滿足設備7×24小時不間斷運行需求。
工控小電源 大電流承載能力強，耐受沖擊電流，工業場景適配度高。
PWM控制電路 開關性能出色，是脈沖調制電路的優選功率器件。
電路負載開關 通斷響應靈敏，損耗低，適用于各類電路通斷控制單元。

14、KNY3303C與競品對比介紹

對比維度 詳情說明
導通電阻 相比同規格競品內阻更低，有效降低電路發熱與電能損耗。
耐受能力 雪崩能量參數高，異常工況耐受強，產品使用壽命更長久。
開關表現 電容參數優化，開關延時短，高頻電路運行表現更穩定。
兼容替換 標準DFN5×6引腳定義，可直接替代市面多款同封裝型號。
供貨與性價比 貨源穩定，品質統一，兼顧使用性能與采購成本。

15、產品簡短介紹（首頁/列表頁使用）

用途 簡要介紹
簡介1 KNY3303C 30V90A MOS管，低內阻低損耗，性能穩定可靠
簡介2 DFN5×6大功率封裝，大電流承載強，適配多類電源設備
簡介3 高雪崩耐受+快速開關，同規格器件優質替代選型
