to247封裝和to3p封裝區別-KIA MOS管
信息來源：本站 日期：2026-03-30
to247封裝和to3p封裝是中高壓、大電流MOS管常用的封裝形式，具有耐壓高、抗擊穿能力強等特點。

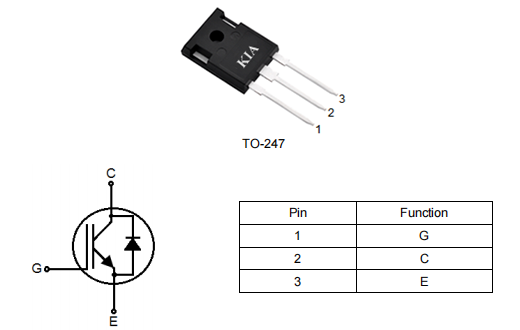

TO-247封裝尺寸
典型尺寸（長×寬×高）：15.2mm×10.0mm×4.5mm（不含引腳）
實際器件尺寸（如onsemi MUR3060WTG）：16.26 mm×5.3 mm×21.08 mm（含引腳和外殼）
引腳數：通常為3引腳（TO-247-3），也有4引腳版本（TO-247-4）用于降低寄生電感。
特點：無內置散熱片安裝孔，依賴外部散熱器；適用于高電流（100-300A）、高耐壓應用。

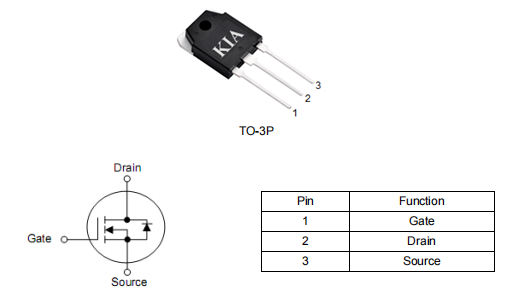

TO-3P封裝尺寸
典型尺寸（長×寬×高）：8.0mm×6.0mm×3.0mm（不含引腳）
引腳數：3引腳
特點：金屬罐封裝，散熱與導電一體化，支持耐壓>1000V，常用于工業整流器、高壓輸電設備。
關鍵差異總結
體積：TO-247在長度和寬度上明顯大于TO-3P，但TO-3P更厚實（金屬外殼）。
散熱方式：TO-247依賴外部散熱器；TO-3P通過金屬殼直接散熱。
應用場景：兩者均用于大功率，但TO-3P更側重超高耐壓（>1000V），而TO-247更側重高電流與低寄生電感。
注：不同廠商的TO-247/TO-3P封裝可能存在細微尺寸差異，建議查閱具體器件的數據手冊獲取精確尺寸。
TO-247封裝與TO-3P封裝的主要區別在于外形尺寸和引腳間距標準，電氣性能基本一致。兩者均為大功率半導體器件（如MOSFET、IGBT）常用的直插式封裝，內部裸芯片可完全相同，功能及性能差異主要取決于芯片而非封裝本身。
外形與尺寸差異
引腳間距：TO-247封裝的引腳間距通常為5.45mm或5.56mm，而TO-3P封裝的引腳間距標準略有不同，導致PCB封裝footprint可能不兼容。
體積大小：TO-247通常設計更為緊湊，部分廠商認為TO-247比TO-3P稍大（更寬、更高、散熱片更大），具體尺寸視廠商標準而定。
引腳數量：標準版本均為3引腳（G/D/S或C/E/G），但TO-247衍生出了4引腳版本（TO-247-4L），增加了開爾文源極引腳以提升開關性能，TO-3P通常僅為3引腳。
性能與應用
電氣性能：由于內部電路可完全一樣，兩者的耐壓、電流及開關特性基本相同，最多是散熱及穩定性稍有影響。
散熱能力：兩者背面均帶有外露金屬散熱片，適于中高壓、大電流應用（如逆變器、電源模塊），TO-3P常用于1000W以上逆變器散熱系統。
互換性：在引腳定義和尺寸允許的情況下可互換，但設計PCB時需嚴格核對封裝尺寸以避免安裝問題。
